**마이크로파 레이더 시스템(Microwave Radar System)**은 우리 눈에 보이지는 않지만, 이미 현대 기술의 가장 핵심적인 '눈' 역할을 수행하고 있습니다. 자율주행 자동차가 장애물을 감지하고, 스마트 홈 센서가 사람의 호흡을 감지하는 등, 이 모든 것이 마이크로파(Microwave)라는 특정 주파수 대역의 전파를 이용하기에 가능합니다.
카메라나 라이다(LiDAR) 센서가 날씨나 조명 조건에 따라 성능이 저하되는 한계를 가질 때, 마이크로파 레이더는 악천후 속에서도 물체를 정확히 탐지하는 강력한 능력으로 주목받고 있습니다.
이 포스팅에서는 마이크로파 레이더 시스템이 정확히 무엇인지, 어떤 원리로 작동하며, 우리 삶을 어떻게 변화시키고 있는지 그 핵심 원리와 활용 분야를 총정리해 드립니다.
1. 마이크로파 레이더 시스템이란?
마이크로파 레이더 시스템은 간단히 말해 **'전파를 쏘고, 반사되어 돌아오는 신호를 분석하는 장치'**입니다.
여기서 사용하는 전파가 바로 마이크로파 대역(수 GHz ~ 수백 GHz)의 전자기파(Electromagnetic Wave)입니다. 이는 우리가 흔히 사용하는 와이파이(Wi-Fi)나 5G 통신과 유사한 라디오 주파수(RF, Radio Frequency)의 일종입니다.
- 송신(TX, Transmit): 안테나를 통해 마이크로파 신호를 특정 방향으로 방사합니다.
- 반사(Reflection): 방사된 신호가 물체(자동차, 사람, 벽 등)에 부딪히면 반사됩니다.
- 수신(RX, Receive): 반사되어 돌아온 신호(반사파)를 수신 안테나로 감지합니다.
- 분석(Processing): 송신 신호와 수신 신호의 차이를 분석하여 물체의 존재, 거리, 속도, 방향 등의 정보를 추출합니다.
2. 핵심 작동 원리: 무엇을 어떻게 감지하는가?
마이크로파 레이더가 물체의 정보를 알아내는 방법은 크게 두 가지 원리에 기반합니다.
가. 비행시간 (ToF, Time of Flight) 원리: 거리 측정
가장 기본적인 원리입니다. 내가 쏜 전파가 물체에 맞고 돌아오기까지 걸린 시간을 측정하여 거리를 계산합니다.
- 원리: (전파가 왕복한 시간 ÷ 2) × 전파의 속도(광속) = 물체까지의 거리
- 활용: 펄스(Pulse) 레이더나 FMCW 레이더에서 거리를 감지하는 핵심 기술입니다.
나. 도플러 효과 (Doppler Effect) 원리: 속도 측정
우리에게 익숙한 '도플러 효과'를 이용합니다. 구급차가 다가올 때 사이렌 소리가 높아지고 멀어질 때 낮아지는 것처럼, 전파도 움직이는 물체에 반사되면 주파수가 변합니다.
- 원리:
- 물체가 다가오는 경우: 반사파의 주파수가 높아집니다.
- 물체가 멀어지는 경우: 반사파의 주파수가 낮아집니다.
- 활용: 이 주파수 변화량(Doppler Shift)을 측정하여 물체가 얼마나 빠른 속도로 다가오는지, 혹은 멀어지는지를 매우 정밀하게 측정할 수 있습니다. 과속 단속 카메라나 자동문 센서의 기본 원리입니다.
3. 마이크로파 레이더의 주요 방식
모든 레이더가 동일한 방식으로 작동하는 것은 아닙니다. 목적에 따라 크게 3가지 방식으로 나뉩니다.
가. CW (Continuous Wave) 레이더
이름 그대로 **연속적인 파(전파)**를 계속해서 방사하는 방식입니다. 구조가 단순하고 저렴하지만, 연속파를 사용하기 때문에 신호가 언제 출발했는지 알 수 없어 거리 측정이 어렵습니다. 주로 도플러 효과만을 이용하여 물체의 움직임(속도)만 감지하는 데 사용됩니다. (예: 자동문, 속도 측정기)
나. FMCW (Frequency Modulated Continuous Wave) 레이더
최근 가장 널리 사용되는 핵심 방식입니다. CW 레이더의 단점을 보완한 것으로, 연속파를 쏘지만 시간에 따라 주파수를 일정하게 변화시킵니다(주파수 변조).
현재 쏘고 있는 신호의 주파수와 물체에 맞고 돌아온 신호의 주파수 사이에는 '시간 차이(ToF)'로 인한 '주파수 차이'가 발생합니다. 이 차이를 분석하면 거리와 속도를 동시에, 그리고 매우 정확하게 측정할 수 있습니다. (예: 차량용 ADAS 레이더, 스마트 홈 재실 감지 센서)
다. 펄스 (Pulse) 레이더
강한 전파 신호를 짧은 펄스(Pulse) 형태로 '쾅' 쏘고, 그 신호가 돌아올 때까지 기다리는 방식입니다. ToF 원리를 가장 직관적으로 사용합니다. 매우 강한 에너지를 순간적으로 방출할 수 있어 장거리 탐지에 유리합니다. (예: 군사용, 항공 관제, 선박 레이더)

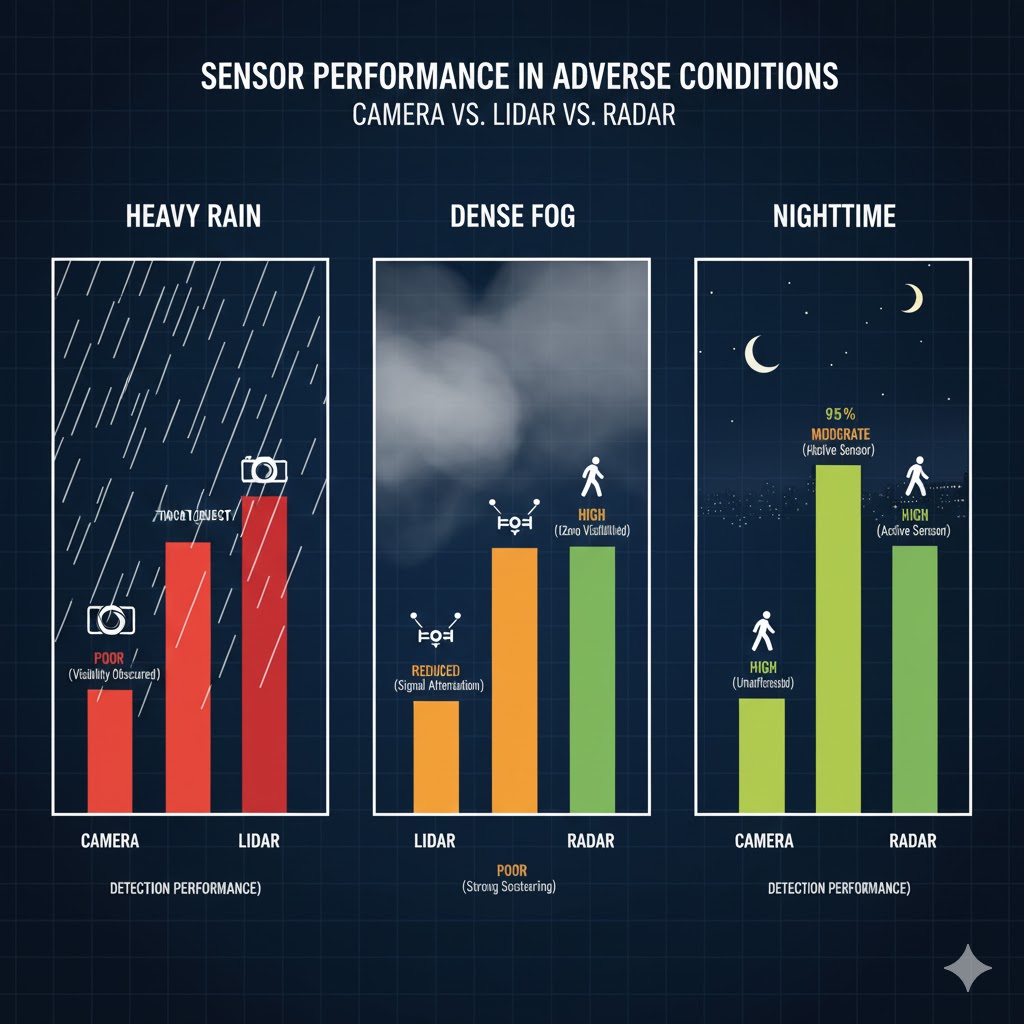

4. 마이크로파 레이더의 압도적인 장점 (vs 카메라/라이다)
자율주행이나 스마트 기기에 왜 카메라나 라이다(LiDAR) 대신, 혹은 이들과 함께 마이크로파 레이더를 사용할까요? 바로 다른 센서가 갖지 못하는 독보적인 장점 때문입니다.
가. 강력한 환경 저항성 (Robustness)
마이크로파는 가시광선(카메라)이나 레이저(라이다)보다 파장이 깁니다. 이 덕분에 비, 안개, 눈, 먼지, 연기 등을 쉽게 통과합니다. 또한 **낮과 밤(조명)**에 전혀 영향을 받지 않습니다. 어떤 악천후 속에서도 24시간 안정적인 성능을 보장합니다.
나. 재질 투과성 (Penetration)
마이크로파는 플라스틱, 유리, 석고보드, 나무 등 특정 비금속 재질을 투과할 수 있습니다. 이는 센서를 범퍼 뒤, 벽 뒤, 기기 내부에 '숨겨서' 설치할 수 있게 해줍니다. 디자인을 해치지 않으면서(Non-intrusive) 기능을 구현할 수 있는 것입니다.
다. 단점 및 한계
물론 단점도 있습니다. 마이크로파는 파장이 길어 **해상도(Resolution)**가 카메라나 라이다에 비해 낮습니다. "저기 물체가 있다"는 것은 알아도, "저것이 사람인지, 자전거인지, 표지판인지" 형태를 명확히 구분하는 능력은 떨어집니다. (최근에는 4D 이미징 레이더 기술로 이를 보완하고 있습니다.)
5. 우리 삶 속의 마이크로파 레이더 활용 분야
이러한 특징 덕분에 마이크로파 레이더는 다양한 산업에서 활용되고 있습니다.

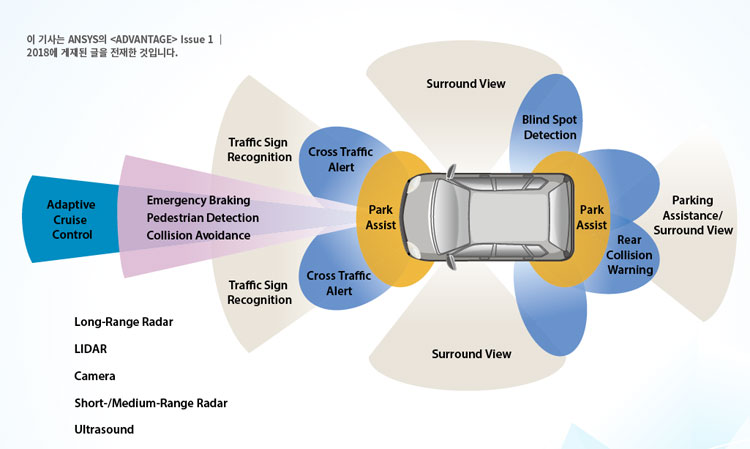

- 자동차 (Automotive): ADAS(첨단 운전자 보조 시스템)의 핵심입니다.
- 전방 충돌 경고(FCW), 어댑티브 크루즈 컨트롤(ACC), 사각지대 감지(BSD), 후측방 접근 경고(RCTA) 등
- 스마트 홈 및 헬스케어:
- 움직임뿐만 아니라 미세한 호흡이나 심박까지 감지하는 '재실 감지(Presence Sensing)'에 사용됩니다. (스마트 조명, 보안 시스템, 노인 돌봄 시스템)
- 산업 및 보안:
- 공장 탱크 내부의 액체 높이(Level)를 비접촉으로 측정하거나, 침입자를 감지하는 보안 시스템에 활용됩니다.
자주 묻는 질문 (FAQ)
Q1: 레이더(Radar)와 라이다(LiDAR)는 뭐가 다른가요? A: **레이더(Radar)**는 **'전파(Radio Wave)'**를 사용하고, **라이다(LiDAR)**는 **'레이저 빛(Laser Light)'**을 사용합니다. 레이더는 악천후에 강하고 속도 측정에 유리하지만 해상도가 낮고, 라이다는 해상도가 높아 3D 지도 생성에 유리하지만 눈, 비, 안개 등 날씨에 매우 취약합니다.
Q2: 마이크로파 레이더 인체에 유해하지 않나요? A: 자동차나 스마트 홈에 사용되는 마이크로파 레이더는 매우 낮은 출력으로, 각국의 전파 인증 기준(FCC, KC 등)을 엄격히 준수합니다. 이는 우리가 매일 사용하는 스마트폰이나 와이파이(Wi-Fi) 공유기보다 훨씬 약한 수준으로, 인체에 유의미한 영향을 주지 않는 것으로 간주됩니다.
Q3: 벽 뒤를 투시할 수 있나요? A: 네, 어느 정도 가능합니다. 마이크로파는 석고보드나 얇은 합판 등 특정 재질의 벽은 통과할 수 있습니다. 이를 이용해 벽 내부에 설치된 센서가 방 안의 움직임을 감지하는 기술도 있습니다. 하지만 두꺼운 콘크리트나 금속은 투과하지 못합니다.
